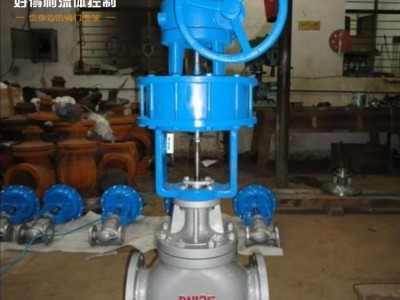

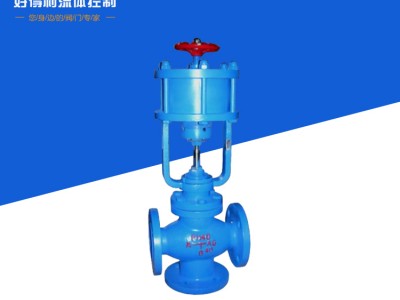

好得利厂家直发气动活塞切断阀 KZSQ轻型气动活塞切断阀图1好得利厂家直发气动活塞切断阀 KZSQ轻型气动活塞切断阀图2好得利厂家直发气动活塞切断阀 KZSQ轻型气动活塞切断阀图3
1888.001台起订

好得利厂家直发气动活塞切断阀 KZSQ轻型气动活塞切断阀

区域
河南焦作市
总量
999 台
期限
自买家付款之日起 15 天内发货
参数
品牌HNHDLLT好得利品牌HNHDLLT产地河南焦作
  • 河南省好得利流体控制有限公司

    河南省好得利流体控制有限公司

    主要经营流体控制设备的研发、销售、维修、安装;生产阀门;阀门维修、阀门检测;阀门技术咨询;销售:阀门、机电产品、仪器仪表、建筑机械;销售维修工程机械(叉车、装卸机、铲车)

产品详情

参数名称 参数值
产地 河南焦作
分类 切断阀
品牌 好得利
产品名称 气动活塞切断阀
是否定制


  • KZSQ轻型气动活塞切断阀

KZSQ轻型气动活塞切断阀是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。
  • 中文名

  • KZSQ轻型气动活塞切断阀

  • 活    塞ZAlSi12

  • 工作温度

  • -20~200 -40~450

  • 信号压力

  • 0 或 400~600( KPa )

目录

  1. 1 作用原理

  2. 2 结构原理

  3. 3 主要零件材料

  4. 4 主要技术参数

  5. 5 订货须知

作用原理
当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力( 0.4~0.6MPa )时,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀,使活塞式切断阀控制更加方便、简捷。

结构原理

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成,中间由支架边接而成。根据调节机构的形式,气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度及压力。ZSQM 型气动活塞式套筒切断阀采用平衡式阀芯,可提高切断压差。二位三通切断阀采用四通式阀体,有三个流道口,特别适用于对两条流路的切换。

主要零件材料

ZSQ活塞式气动切断阀阀体、阀盖
ZSQ活塞式切断阀阀芯
ZSQ气动切断阀阀座
气缸体
活塞
填料
阀芯软质密封件
HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
1Cr18Ni9Ti、 Cr18Ni12Mo2Ti
1Cr18Ni9Ti、 Cr18Ni12Mo2Ti
ZG230-450
ZAlSi12
聚四氟乙烯,柔性石墨
增强聚四氟乙烯
