厂家现货供应手动楔式闸阀图1厂家现货供应手动楔式闸阀图2厂家现货供应手动楔式闸阀图3
￥1888.001台起订

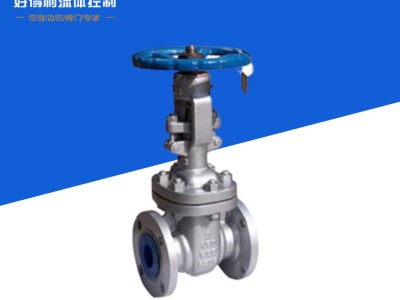

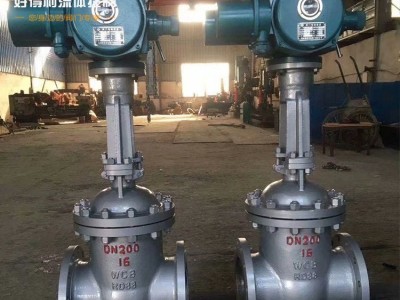

厂家现货供应手动楔式闸阀

区域
河南焦作市
总量
999 台
期限
自买家付款之日起 15 天内发货
参数
品牌HNHDLLT好得利品牌HNHDLLT产地河南焦作
  • 河南省好得利流体控制有限公司

    河南省好得利流体控制有限公司

    主要经营流体控制设备的研发、销售、维修、安装；生产阀门；阀门维修、阀门检测；阀门技术咨询；销售：阀门、机电产品、仪器仪表、建筑机械；销售维修工程机械（叉车、装卸机、铲车)

    进店
  • 店铺主推
  • 最新发布
产品详情

参数名称 参数值
产地 河南焦作
分类 闸阀系列
品牌 好得利
产品名称 手动楔式闸阀
是否定制 是


  • 楔式闸阀



楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

  • 中文名

  • 楔式闸阀

  • 额定压力

  • 2.5～40Mpa

  • 公称通径25～200mm

  • 适用温度 -29～121℃

目录

  1. 1 主要特点

  2. 2 执行标准

  3. 3 楔式闸阀主要技术参数

  4. 4 主要零件材料

  5. 5 外形尺寸和连接尺寸

主要特点


编辑
一、主要特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式


执行标准


编辑
二、执行标准
试验与检验：JB/T 9092
压力-温度 ：GB/T 9131
产品标识 ：GB/T 12220

楔式闸阀主要技术参数

适用介质
原油、水、天然气

性能规范

公称压力PN（MPa）
壳体
试验压力（MPa）
上密封

密封（液）
密封（气）



1.6
2.4
1.8
0.6
1.8
2.5
3.8
2.8
0.6
2.8
4.0
6.0
4.4
0.6
4.4
6.4
9.6
7.0
0.6
7.0
10.0
15.0
11.0
0.6
11.0
16.0
24.0
18.0
0.6
18.0


主要零件材料

零件名称
材料
Z41T-10
Z41W-10
阀体、阀盖、阀轮
灰铸铁
灰铸铁
阀板
灰铸铁+黄铜
灰铸铁
阀杆
碳钢
碳钢
丁楔
铸钢
铸钢
阀杆螺母
碳钢/球墨
碳钢/球墨
