一、概述

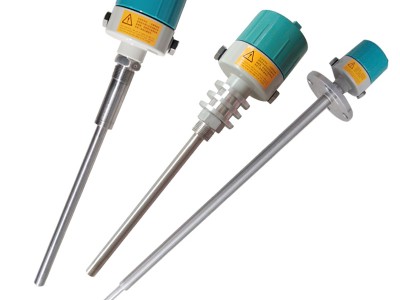

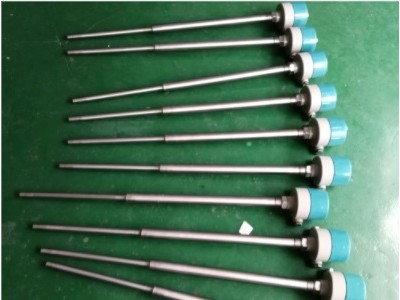

单棒式振动物位开关是通过压电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。该产品可以对料罐的高低位进行检测、控制和报警，适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适用性强基本上是免维护的、音叉和输出均有工作状态，均用发光二极管指示,可依据习惯调整状态指示，并配有三种输入方式（直流24V、交流110V和交流220V)和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。

二、技术参数

介质温度范围：-20℃～80℃

环境温度：-20℃～80℃

环境湿度：≤95%RH

被测介质：液体、粉末或颗粒状固体

被测介质密度：固体≥0.1g/cm3

                    液体≥0.7g/cm3

被测固体颗粒尺寸：≤10mm

zui大液体粘度：＜1000mm2/s

被测介质安息角：≥200

压力范围：≤1MPa

壳体材料：压铸铝合金

叉体材料：1Cr18Ni9Ti

外壳防护等级：IP65

连接方式：1″NPT螺纹；

                 法兰（用户选定）

电气参数：

1、供电电压：DC24V；AC220V   50HZ

2、输出信号：继电器输出：5A  220V  AC

                                         3A   24V   DC

3、电源功耗：≤2W

音叉振动频率：300±50Hz

环境振动等级：V.L.4加速度不大于1g

开关信号动作时间：1-60S
