一、产品简介

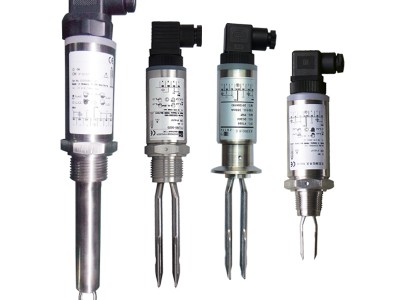

     本产品是一种基于振动短音叉技术的液位开关。它是一种紧凑开关，配备耐用的不锈钢本体和音叉，可用于各种液体应用场合。1”经济型液位开关通过螺纹安装与管道或储罐上，或者通过卫生连接件安装于食品工业设施。直接负荷开关适用于所有电源或PNP输出，用作与可编程逻辑控制器（PLC）的直接接口。提供防止溢出认证，仅适用于安全区域。



二、产品特点

u       运行真正受免流动、湍流、气泡、泡沫、振动、固体含量、涂覆、液体特性以及产品变化的影响

u       不需要标定而且所需要的安装工序zui少

u       极性不敏感而且有短路保护功能

u       采用工业标准的插头/插座连接件

u       无活动零件或缝隙真正实现免维护

u       电子元件、自检和状态监控-LED显示状态信息和完好信息

u       磁性测试点为功能测试提供方便

u       紧凑型设计使外形小巧且重量较轻

u       “快速低落”的音叉设计对于粘性液体具有更换的响应时间

u       卫生连接件。

三、测量原理

本产品是一种采用音叉原理设计的液位开关。使用压电晶体以音叉的固有频率对音叉进行振动。对于这种频率的变化，可进行连续监控。当产品用于低报警用途时，容器内的液体向下排放流经音叉，引起固有频率变化，这一变化被电子元件检测，从而切换输出状态。当用于高报警用途时，容器内的液体上升并与音叉接触又可切换输出状态。

选择音叉的固有频率（约1300Hz）,一防止受到设备振动的干扰，这种干扰可能引起错误的开关动作，音叉的长度较短从而使伸入容器或管道的长度达到zui短，由于该产品的设计采用短音叉技术，因此实际上可用于所有液体应用场合。大量的研究已使音叉设计达到zui高的运行频率，从而使该产品适用于所有的液体，包含涂覆液体（消除音叉粘连搭接）、充气液体和浆液。

防止溢出

    于装料过满造成的溢出将对人体及环境产生危害，导致生产损失并增加清扫成本，改设备是一种限位开关，用于随时提供溢出信号。

泵保护

        短音叉使插入湿侧的长度zui短，并且可采用任何角度方便地安装于管道或容器，从而降低安装成本。由于音叉伸出长度仅为2英寸（50mm）（取决于连接类型），甚至可以将设备安装在小口径管道上，通过选择直接负荷开关电子元件选项，设备成为可靠泵控制的理想选择，而且可用于防止泵的干转。

高低液位报警

    该产品室储存各种不同液体储藏的zui高和zui低液位检测的；理想选择。坚固耐用的设备可在温度高达302°F(150℃)的环境下连续运行，并且运行压力可达1450psig（100barg），使其特别适用于高液位报警。习惯做法是安装一台独立的高液位报警开关，以便在出现故障时可提供额外的备用开关。

泄露检测

    法兰、垫片、密封、，腐蚀性液体一在不利条件下，它们都可能发生泄漏。多数用户的现场储罐和容器安装在底板上或位于防护体内，以防止液体泄漏。该产品可以快速而精确地检测任何泄漏，因此可以显著降低成本。

泵控制

许多过程配件有批处理和高架储罐，通常需要对泵进行控制，使其达到设定点之间的液位。这些储罐通常采用厚度较薄的材料制造，因而不能承受较重的仪表。
