主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测力仪表采用高清液晶显示屏，实验数据方便直观。

传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

液压系统

油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、送回油阀，进入油缸。测力仪表通过传感器采集分析数据，显示时时力值，试验员通过送油阀控制流量，实现试验力速率的快慢。

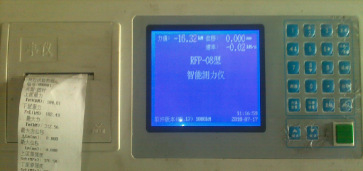

测力系统

l 支持进行拉伸、压缩、剪切、弯曲等试验；

l 手动调整送回油阀，操作简洁灵活；

l 支持试验参数自定义；

l 电子测力，液晶显示试验力时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力；

l 查询试验结果灵活方便；

l 配有微型打印机。

软件界面

安全保护装置

当试验力超过**大试验力的3%时，过载保护，油泵电机停机。

当活塞升起达到上极限位置时，限位保护，油泵电机停机。

当横梁下降达到设定位置时，限位保护，减速机停机。

**大试验力（kN）	600
试验力测量范围	4%-**	全程不分档，等效3档
试验力示值相对误差	＜ 示值的±1%
**大拉伸试验空间（mm）	600
压缩空间（mm）	450
活塞行程(mm)	200
立柱间距（mm）	440
圆试样**大夹持范围（mm）	Φ13-Φ40
扁试样**大夹持厚度（mm）	0-30
扁试样**大夹持宽度（mm）	75
压盘尺寸（mm）	Φ160
夹紧方式	液压夹紧
主机外形尺寸（mm）	750*600*2100
油源控制台尺寸（mm）	500×750×1200
电机总功率（kW）	2
总重量（kg）	2200

出厂标准配置清单

试验机主机	两立柱、两丝杠、油缸下置式	1台
压力力传感器	中航电测	1只
测控油源	专有技术	1台
电器控制系统	专有技术	1套
圆试样拉伸辅具	Φ26-Φ40、Φ13-Φ26	各1套
扁试样拉伸辅具	0-15mm	1套
压缩辅具	Φ160	1套
说明书合格证装箱单	-----------	1套
