SYD-267石油产品开口闪点试验器

一、 用途及适用范围
SYD-267石油产品开口闪点试验器的制造符合中华人民共和国行业标准SH/T0318《开口闪点测定器技术条件》和上海市企业标准Q/YXYY23《SYD-267型石油产品开口闪点试验器》所规定的要求。本仪器适用于按中华人民共和国标准GB/T267《石油产品闪点与燃点测定法（开口杯法）》所规定的方法，测定润滑油及深色石油产品的闪点和燃点。

二、主要技术特性和参数
    1、工作电源： AC220V±10%，50Hz。
2、外坩埚     ⑴ 材料： 0.3优质炭素结构钢，表面镀黑；
⑵ 上口内径：Φ100㎜±5㎜；
⑶ 高：（50±5）㎜；
⑷ 底部内径：Φ56㎜±2㎜。
3、 内坩埚     ⑴ 材料：0.3优质炭素结构钢，表面镀黑；
⑵ 上口内径：Φ64㎜±1㎜；
⑶ 高：(47±1)㎜；
⑷ 底部内径：(38±1)㎜；
⑸ 刻度线：在距上口边缘12㎜及18㎜处各有刻线一条。
4、气体导管： 喷口直径Φ0.8㎜～Φ1㎜ ，内孔表面光洁能使火焰调节(3～４)㎜。
5、加热器：   电炉加热，加热功率1000W可调。
6、温度计：   (0～360)℃，分度1℃，技术条件符合石油产品试验用液体温度计技术条件GB/T514的规定。
 8、环境温度： ≤35℃。
9、相对湿度： ≤85％。
10、整机功耗：不大于1100W。

三、主要结构及电路原理图
（一）主要结构

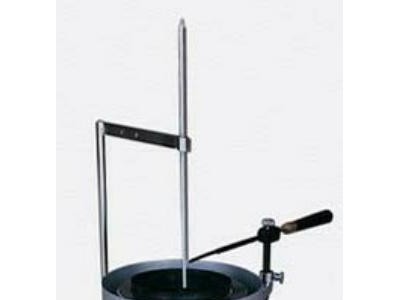

本仪器主要结构见图1所示。
1、 温度计：      用于检测试样加热温度。
2、温度计夹：    夹持温度计，使其处于垂直状态。
3、引火器：      用于点燃煤气（或其它民用可燃气，下同）。
4、内坩埚：      用于盛放待测的试样。
5、外坩埚：      用于放置内坩埚。
6、加热电炉：    用于加热试样。
7、加热调节旋钮：用于调节加热电炉的功率。
8、电流表：      指示电炉的加热电流值。
9、电源开关：    打开此开关，指示灯亮，仪器接通工作电源。

（二）电气原理
电气原理图见图2所示。
仪器电路主要由加热、加热调节系统组成。电源开关一打开，加热电炉即开始加热。双向可控硅KS组成交流调压电路，调节“加热调节旋钮”可调节加热电炉的功率，其工作电流在电流表上显示。

四、注意事项
1、电源线必须有良好的接地端，确保用电的安全。
2、仪器使用完毕必须关闭外接可燃气源的阀门。
3、仪器不用时，关闭电源开关、加热开关，置于通风干燥处。
4、为清楚地观察闪火，试验时尽可能选择避风、光线较暗的地方。
5、仪器电路发生故障时，须请专业人员进行检修。
