适用范围:

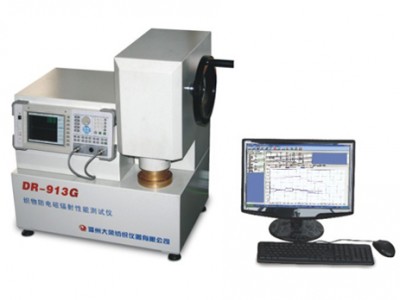

用于测试电磁屏蔽材料如纺织品、塑料板、金属板、非导电材料表面涂层或涂层、金属网、导电膜、导电玻璃、导电介质板等的电磁屏蔽效果。(法兰同轴法)。相关标准:GB/T 23326不锈钢纤维和棉/聚酯混纺电磁屏蔽织物GB/T 25471电磁屏蔽涂层屏蔽效能测量方法SJ 20524材料屏蔽效能测量方法ASTM 4935技术特征:1。高精度网络分析仪2。多通道检测回路技术参数:

1.信号源:测试频率范围:300千赫兹~ 3000兆赫频率稳定性:≤ 5× 10-6频率分辨率:1赫兹信号纯度:≤-65分贝/赫兹(部分10千赫兹)输出电平:-45分贝~+10分贝水平精度:≤ 1.5分贝(25℃±5℃，45 DBM+5 DBM)谐波抑制比:≥ 30分贝(1兆赫~ 3000兆赫)，≥25分贝(300千赫兹~ 1兆赫)方向性:≥ 接收机:频率范围:300千赫~ 3000兆赫分辨率带宽:100赫~ 20千赫动态范围:≥95分贝(RBW = 1千赫)最大输入电平:+10分贝(DC+25伏)端口:驻波比≤1.2 3，相位特性:相位分辨率:0.01相位轨道噪声:0.5 @ RBW = 1千赫，1 @ rbw = 3千赫(25℃±5℃，0分贝)4， 样品尺寸:圆形:直径180 mm ~ 200 mm正方形:180 mm× 180 mm ~ 200 mm× 200 mm样品厚度:0 ~ 5 mm 5，工作环境温湿度:0 ~ 40℃，0 ~ 75% RH 6，电源:交流220 v 30 v，50Hz 100W 7，总尺寸:70mm×50mm×75mm(L×W×H)(不含电脑)8，重量:75kg左右
